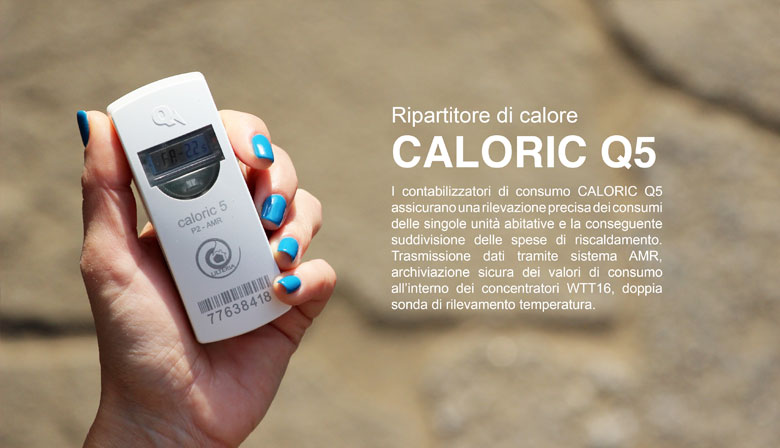

I ripartitori ci calore CALORIC Q5 assicurano una rilevazione precisa dei consumi di riscaldamento delle singole unità abitative e la conseguente suddivisione delle spese condominiali. Trasmissione dati tramite concentratori in AMR, archiviazione sicura dei valori di consumo, doppia sonda di temperatura.
Ripartitori e concentratori radio AMR
Il sistema di lettura AMR (Automatic meter reading) permette di memorizzare i dati di consumo di ogni singolo ripartitore all'interno di concentratori dati installati nei vani scala. Tale sistema permette la costruzione di network complessi e lo scarico veloce e sicuro di tutti i dati da un qualsiasi nodo del sistema.
> Doppia sonda di temperatura
Per una corretta misura del consumo effettivo di calore emanato dal singolo corpo scaldante è fondamentale l’utilizzo di due sonde di temperatura: una che misuri la temperatura del calorifero, e una seconda che misuri il calore reale presente nell’ambiente. Solo così si possono avere dei consumi precisi e affidabili
> Archiviazione sicura dei dati
In caso di anomalia di una delle componenti del sistema, l'archiviazione dei dati è garantita sia nella memoria del singolo ripartitore che nella memoria generale delle centraline di raccolta dati.
Concentratori Radio in Network AMR (Automatic Meter Reading)
I concentratori Q NODE sono utilizzati per ricevere ed elaborare i dati trasmessi dai misuratori di consumo del sistema radio AMR Automatic Meter Reading.
In impianti di piccole dimensioni, basta un solo concentratore per raccogliere tutti i dati provenienti dai misuratori, mentre in impianti di dimensioni più grandi si installano più concentratori collegati in comunicazione radio tra loro.
Il concentratore è stato progettato per creare un network nell’edificio che riceva e memorizzi i dati trasmessi dai contatori di consumo installati negli appartamenti.
Le comunicazioni tra i diversi concentratori avviene anch’essa via radio, per cui non è necessaria l’installazione di cavi.
Tutti i dati acquisiti dai misuratori sono continuamente scambiati all’interno della rete; per cui ogni concentratore memorizza il valore attuale di consumo, i valori letti alla fine del mese e i valori alla data annuale prestabilita di ogni dispositivo collegato alla rete.
Tutti i dati rilevati sul network AMR possono essere letti da un qualsiasi concentratore master di edificio munito di porta Rs232 o di modulo di comunicazione Gsm o IP.
> Funzioni
- Ricezione e memorizzazione dei dati trasmessi dai misuratori di consumo (ripartitori di calore, contatori di calore e acqua)
- Creazione automatica di una rete con massimo N°12 centraline Q NODE e un massimo di 500 misuratori per centralina
- Trasmissione di tutti i dati di consumo alle centraline Q NODE collegate al network.
- Lettura locale dei consumi tramite concentratore master con porta seriale RS232
- Lettura remota dei consumi tramite concentratore master con modem Gsm o interfaccia IP.
